PISTOLA FM M90 - SIMPLE ACCION

PISTOLA BROWNING FM - CALIBRE 9 X 19 MM - SIMPLE ACCION
CICLO DE DISPARO

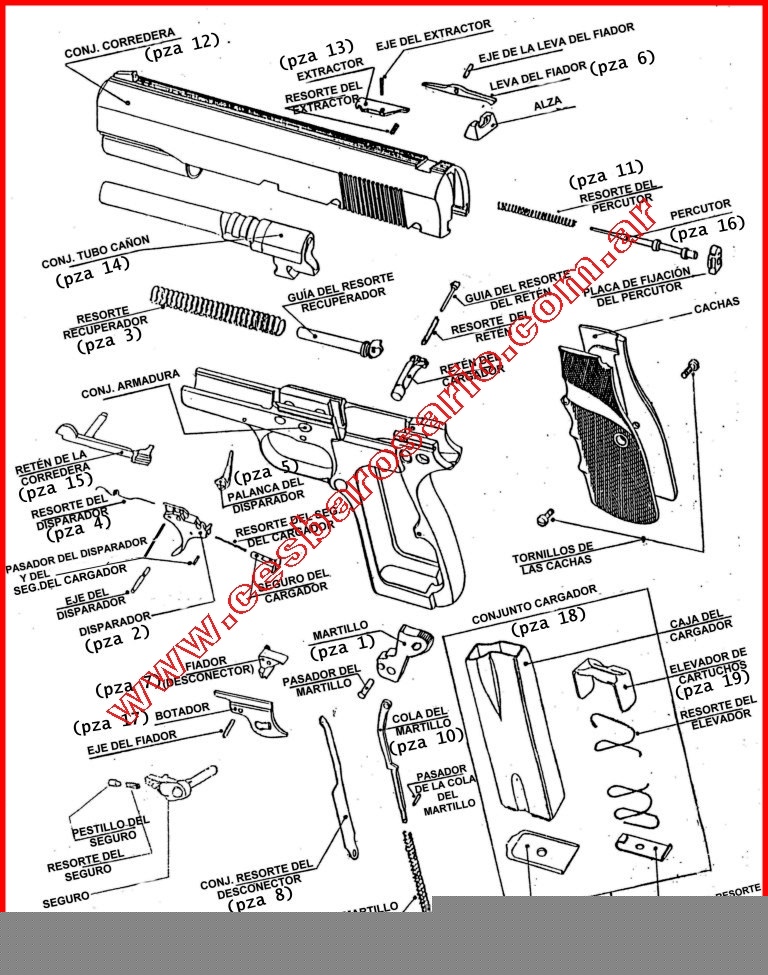

Con cartucho en recamara y martillo (pza.1) montado , sin seguros armados (condición 0), al accionar el disparador (pza.2), su parte anterior desciende y la posterior asciende venciendo la tensión de su resorte (pza.4); que también cumple la función de retén de la palanca del disparador (pza.5), que esta ubicada en la parte posterior, superior y derecha del disparador (pza.2), este al ascender hace que la palanca del disparador (pza.5)., se eleve y con su extremo presione la parte anterior e inferior de la leva del fiador o desconector (pza.6), la que ascenderá en su parte anterior y descenderá en la parte posterior actuando sobre el fiador o desconector (pza.7), el mismo descenderá venciendo la tensión del resorte del fiador o del desconector (pza.8) y su parte posterior ascenderá liberando su diente de armado, de la muesca del martillo (pza.1).
Estos tres movimientos basculantes que se producen en el disparador (pza.2), la leva del fiador o del desconector (pza.6), el fiador o desconector (pza.7) y el martillo (pza.1), son posible gracias a que los pernos que sujetan a las piezas respectivas también sirven de ejes.
El martillo (pza.1) al quedar liberado se desplazará violentamente hacia delante por la acción de su resorte (pza.9) que está ubicado en la cola (pza.10) del mismo, que golpeará la parte posterior del percutor (pza.16), desplazándose en forma rectilínea hacia adelante comprimiendo su resorte recuperador (pza.11), su extremo golpeará contra la cápsula iniciadora del cartucho alojado en la recamara; iniciando el proceso de deflagración de la carga propulsora, liberando gases que generarán presiones que serán contrarrestada por las paredes de la recámara actuando hacia delante sobre la base de la bala y hacia atrás sobre la cara anterior del block.
Los gases actuantes hacia delante desalojarán a la bala de la vaina, pasando a denominarse proyectil y la impulsarán por el interior del cañón adquiriendo sus dos movimientos: el de traslación y el rotación alrededor de su eje; el de traslación en dirección al blanco por la fuerza resultante de la expansión de los gases de la deflagración de la carga propulsora, y el de rotación otorgado por el estriado interior del tubo cañón (pza.14).
Hacia atrás los gases mencionados, ejercerán una fuerza igual pero de sentido contrario, presionando sobre el culote de la vaina, y está sobre la cara anterior del cerrojo produciendo que la corredera (pza.12) se desplace hacia atrás, comprimiendo el resorte recuperador (pza.3) de la misma, y con su parte posterior e inferior montará el martillo (pza.1).
Simultáneamente el extractor (pza.13), que tenía la vaina tomada por su garganta, la arrastrará hasta que esta choque con la parte izquierda del culote contra el botador (pza.17) saliendo eyectada por la ventana de expulsión.
El tubo cañón (pza.14), a su vez, retrocederá aproximadamente 5 mm y descenderá permitiendo el desacerrojamiento del arma, quedando liberada la corredera (pza.12) para su retroceso. Una vez disipada la acción de los gases, el resorte (pza.3) de la corredera (pza.12), se extenderá y en su avance, el block con su parte anterior e inferior, desalojará un nuevo cartucho del almacén cargador (pza.18), lo empujará en dirección a la rampa de acceso haciéndolo subir por la misma, el extractor (pza.13) tomará la vaina por su garganta.
Simultáneamente el tubo cañón (pza.14) ascenderá y se desplazará hacia delante, hasta acerrojarse y la corredera (pza.12) mediante la cara anterior del block, introducirá el cartucho en la recámara obturando la misma, quedando el martillo (pza.1) montado, y en consecuencia el arma apta para un próximo disparo.
Al producirse el último disparo, la corredera (pza.12) quedará ubicada atrás, sujeta por el retén de corredera (pza.15) que se insertará en la muesca del medio de la corredera (pza.12); dicha acción ocurre debido a que el elevador de cartuchos (pza.19), se conectará con la parte posterior, inferior y derecha del retén de corredera (pza.15), elevándolo, de esta manera el arma “AVISA” que se ha agotado la carga del almacén de cartuchos
